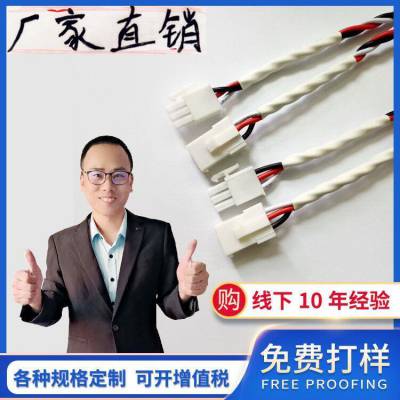

电子线厂家 电子线加工 电子线连接线 线束智能家居连接线空中对接线
应用:电气、电子设备内部配线.用于电视及CRT 显示器设备内部连线 额定温度:105℃, 额定电压:30V 半硬质聚氯乙烯绝缘 SR-PVC 通过 UL 及 C-UL认证
1、端子连接线的规格如下：
有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。
2、端子连接线常见型号如下：
A型：两端连接且补强板粘贴在绝缘胶纸上;
B型：补强板交叉直接粘贴在绝缘胶纸上;
C型：两端补强板直接粘贴在导体上;
D型：两端补强板交叉直接粘贴在导体上;佛山端子线
E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡;
F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离;
G型：两端直接焊锡。
3、FFC技术参数：
端子连接线的作用是使联线更方便，减少电子产品的体积，***适合于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。
1、端子连接线的规格如下：
有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各种间距柔性电缆线。
2、端子连接线常见型号如下：
A型：两端连接且补强板粘贴在绝缘胶纸上;
B型：补强板交叉直接粘贴在绝缘胶纸上;
C型：两端补强板直接粘贴在导体上;
D型：两端补强板交叉直接粘贴在导体上;佛山端子线
E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡;
F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离;
G型：两端直接焊锡。
3、FFC技术参数：
导体数 N：排线中铜线导体的数目;
间距 P：相邻两条导体中心线之间的距离;
边距 M：***外部一条导体中心线到排线边缘之间的距离：
全间距 TP：***外部两条导体中心线之间的距离，TP=P*(N-1);
总宽度 W：排线两个边缘中间的距离，W=P*(N 1);
总长度 TL：排线两端的距离;
插入厚度 TT：排线两个连接端的厚度;
目前端子连接线***应用于各种打印机打印头与主板之间的连接，绘图仪、扫描仪、复印机、音响、液晶电器、传真机、各种影碟机等产品的信号传输及板板连接。在现代电器设备中，几乎无处在。
